Description

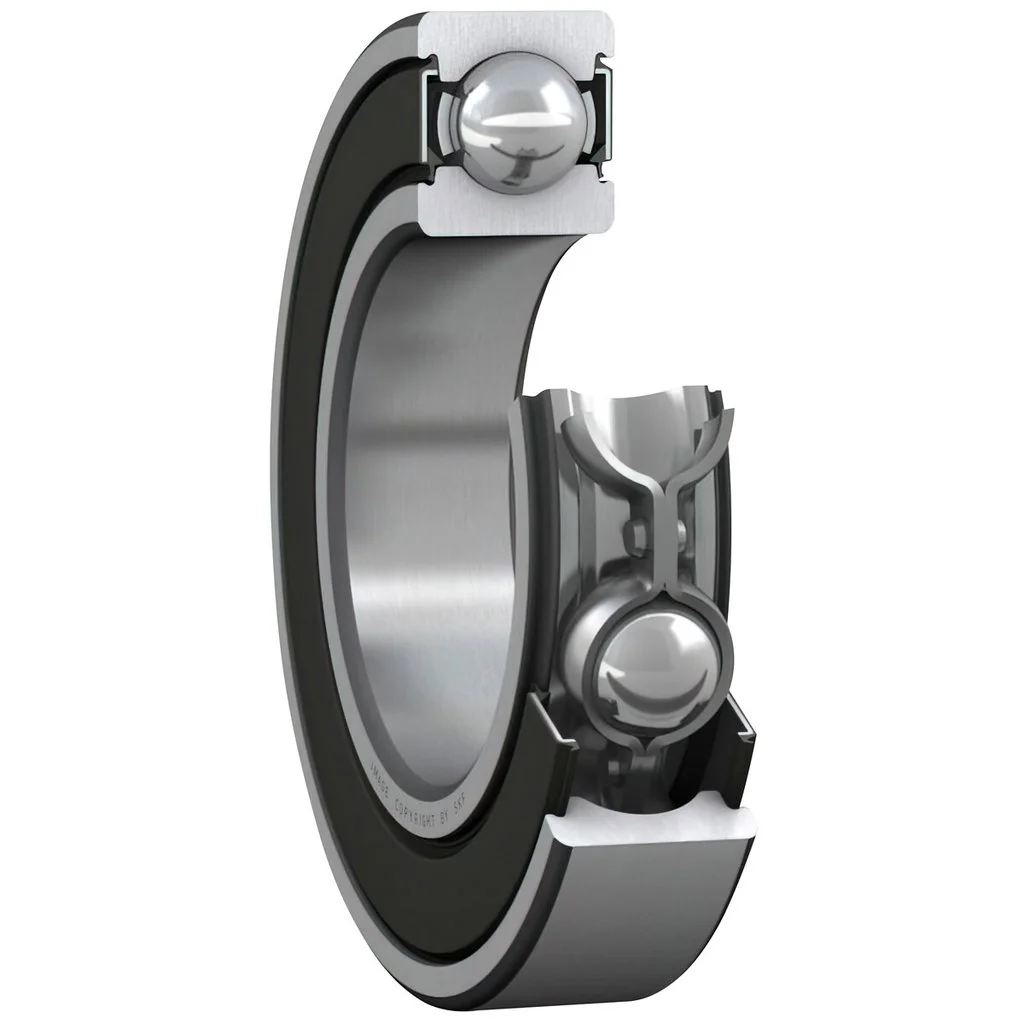

Mitat: – sisäreiän halkaisija (d) 12 mm – ulkohalkaisija (D) 32 mm – leveys (B) 10 mm – syvennyksen halkaisija sisärengas (suurin otsapinta) (d2) 16,2 mm – syvennyksen halkaisija ulkorenkaan olake (D2) 27,34 mm – viisteen mitta ulkorengas (r1,2) min. 0,6 mm Olakkeen mitat: – olakkeen halkaisija akseli (da) min. 16,2 mm – olakkeen halkaisija akseli (da) max. 16,5 mm – olakkeen halkaisija pesä (Da) max. 27,8 mm – pyöristyksen säde (ra) max. 0,6 mm Laskentatiedot: – dynaamisen peruskuormituksen arvo (C) 7,28 kN – staattisen peruskuormituksen arvo (C0) 3,1 kN – väsymiskuormitusraja (Pu) 0,132 kN – rajanopeus 15000 r/min – laskentakerroin (kr) 0,025 – laskentakerroin (f0) 12
