Description

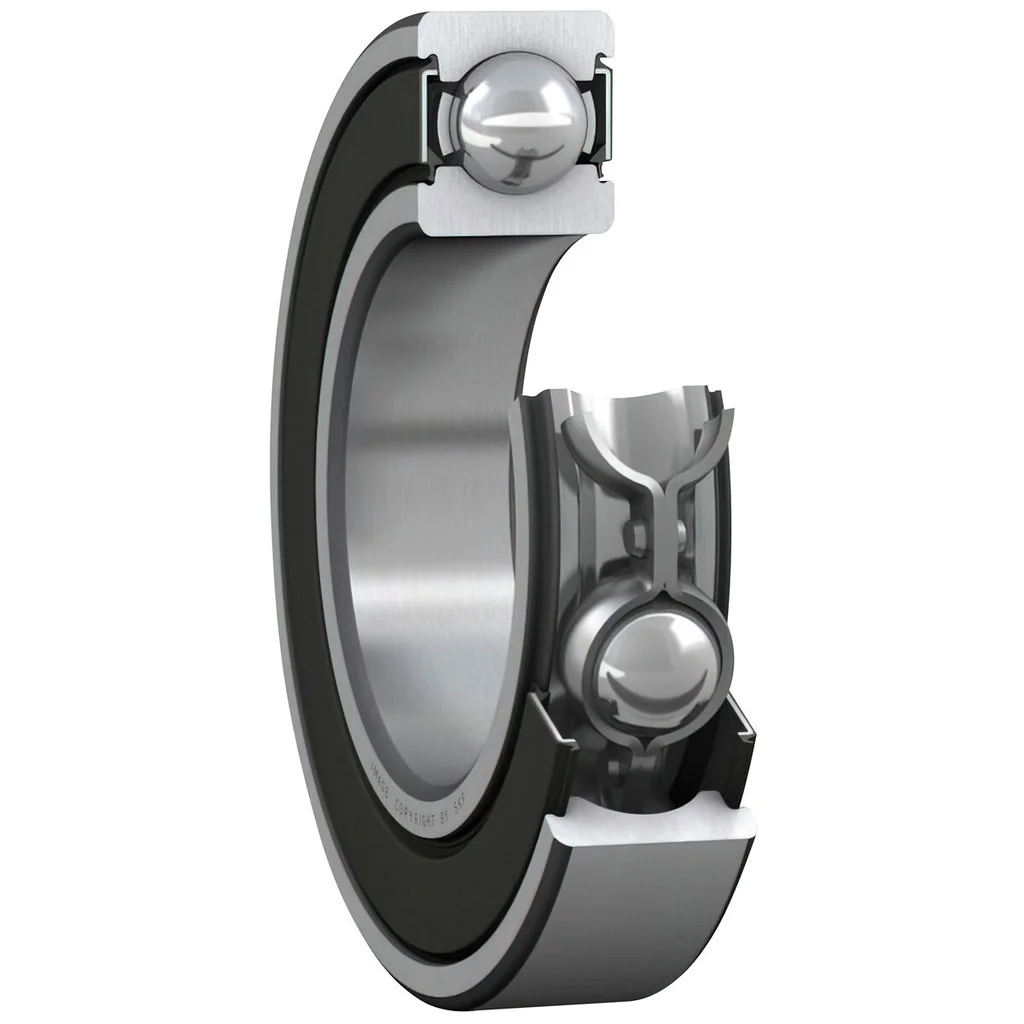

Mitat: – sisäreiän halkaisija (d) 20 mm – ulkohalkaisija (D) 42 mm – leveys (B) 12 mm – syvennyksen halkaisija sisärengas (suurin otsapinta) (d2) 24,65 mm – syvennyksen halkaisija ulkorenkaan olake (D2) 37,19 mm – viisteen mitta ulkorengas (r1,2) min. 0,6 mm Olakkeen mitat: – olakkeen halkaisija akseli (da) min. 23,2 mm – olakkeen halkaisija akseli (da) max. 24,5 mm – olakkeen halkaisija pesä (Da) max. 38,8 mm – pyöristyksen säde (ra) max. 0,6 mm Laskentatiedot: – dynaamisen peruskuormituksen arvo (C) 9,95 kN – staattisen peruskuormituksen arvo (C0) 5 kN – väsymiskuormitusraja (Pu) 0,212 kN – rajanopeus 11000 r/min – laskentakerroin (kr) 0,025 – laskentakerroin (f0) 13,8
